Какие параметры ЛСТК-профиля контролируют перед сборкой

Для несущих каркасов важно, чтобы Профили ЛСТК проходили такой контроль по нескольким группам параметров. Основное внимание уделяется форме поперечного сечения, линейным размерам и фактической толщине металла. Отклонения по этим характеристикам определяют, насколько точно элементы будут сопрягаться друг с другом и сохранят ли проектную жесткость после монтажа.

Геометрия сечения и линейные размеры

При проверке геометрии фиксируются высота и ширина полки профиля, размеры элементов жесткости, углы гибки и общая длина. Для холодногнутых оцинкованных профилей типовые допуски по высоте сечения составляют около ±1 мм, по ширине полки — в пределах ±1–2 мм в зависимости от типоразмера. Отклонение от перпендикулярности полок и стенки также нормируется, поскольку перекос сечения меняет характер прилегания соединяемых деталей. Проверяют прямолинейность продольной оси: заметный изгиб по длине усложняет установку и может привести к внутренним напряжениям в уже собранном каркасе.

Толщина стали и фактические отклонения

Толщина стали указывается в проектной документации как номинальное значение. Фактический показатель может отличаться из-за особенностей проката и холодной формовки. Для стального листа толщиной 1,0–1,5 мм допустимое отклонение обычно не превышает ±0,06 мм, для более толстых листов допуск может расширяться. Замеры выполняются в нескольких точках по длине и ширине заготовки, так как неравномерность проката способна давать локальное утонение. Контроль толщины важен не только для несущей способности, но и для предсказуемой работы саморезов в узлах соединения.

Как точность геометрии влияет на монтаж каркаса

Соответствие профилей проектным размерам сокращает количество операций по подгонке на площадке. Если геометрия стабильна, элементы занимают расчетное положение без дополнительной корректировки длины или угла реза.

Стыковка элементов без подгонки

При точных размерах профилей соединения выполняются по предварительно размеченным осям. Это упрощает установку направляющих, стоек и горизонтальных связей. Когда отклонения сечения не выходят за допуск, сохраняется равномерный зазор в местах примыкания, а крепеж входит в материал без перекоса. Такой результат достижим только при стабильности поперечного профиля и контролируемой длине каждого элемента.

Скорость сборки и количество переделок

Точность изготовления напрямую связана с трудоемкостью монтажа. Если профили не требуют подрезки, повторного сверления или замены, цикл установки одного элемента сокращается. Это особенно заметно при большом количестве однотипных деталей: одинаковые размеры позволяют вести сборку по шаблону. Ошибки геометрии, напротив, заставляют бригаду останавливать процесс, проверять соседние элементы и восстанавливать проектное положение узлов.

Чем опасны отклонения толщины стали

Толщина металла определяет площадь сечения и момент сопротивления профиля. Ее снижение изменяет работу элемента под нагрузкой даже при сохранении внешних габаритов.

Потеря несущей способности профиля

Уменьшение фактической толщины на 0,05–0,1 мм для тонкостенного сечения может снижать несущую способность на несколько процентов. Это критично для стоек и прогонов, работающих на сжатие и изгиб. При проверке несущих элементов сопоставляют измеренную толщину с проектным значением и данными прочностного расчета. Если фактический параметр ниже минимально допустимого, элемент не может воспринимать расчетные усилия без риска избыточных деформаций.

Риски для устойчивости каркаса

Заниженная толщина стали снижает местную устойчивость полок и стенки. Такие профили под нагрузкой могут терять плоскую форму сечения, что ведет к преждевременной деформации узла и перераспределению усилий на соседние элементы. Это особенно опасно в местах установки тяжелых конструкций или при действии ветровых нагрузок, когда каркас испытывает знакопеременные воздействия.

Способы проверки геометрии и толщины

Контроль выполняется измерительным инструментом с известной точностью. Результаты фиксируются и сравниваются с допусками, принятыми в проекте или нормативной документации.

Измерительный инструмент и точки контроля

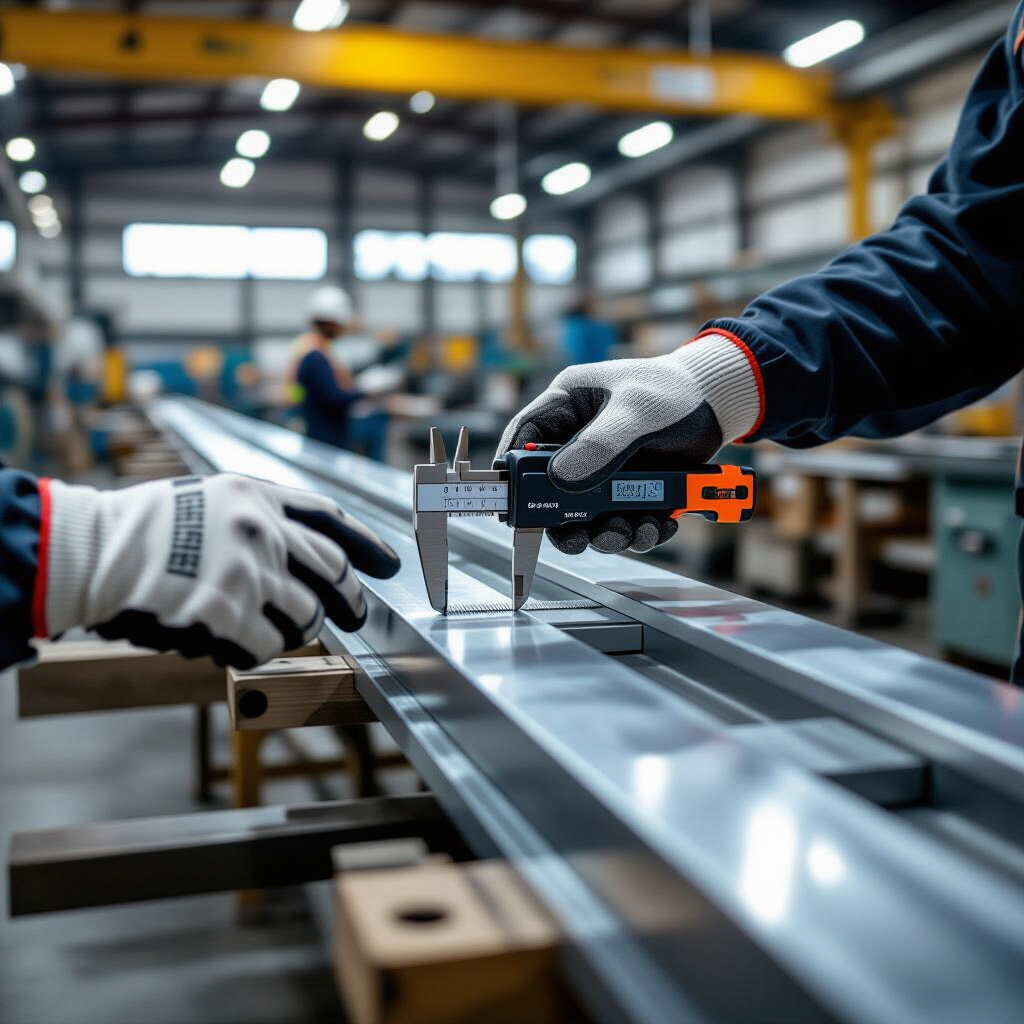

Для измерения толщины используется микрометр, для линейных размеров — штангенциркуль, рулетка и поверочный угольник. Замеры выполняются по краям и в средней части профиля, так как холодная формовка может давать неравномерное изменение толщины по сечению. Высоту и ширину проверяют в нескольких поперечных сечениях по длине, чтобы выявить возможный перекос или волнистость полки.

Фиксация результатов и допуски

Полученные значения заносятся в протокол входного контроля. Для каждого типоразмера указывают номинальные и фактические показатели, а также предельные отклонения. Если результат находится в пределах допуска, профиль считается пригодным для монтажа. При систематических отклонениях партию проверяют выборочно или полностью, чтобы исключить установку элементов с разной геометрией и толщиной, которая может нарушить точность сопряжений и равномерность работы каркаса.
