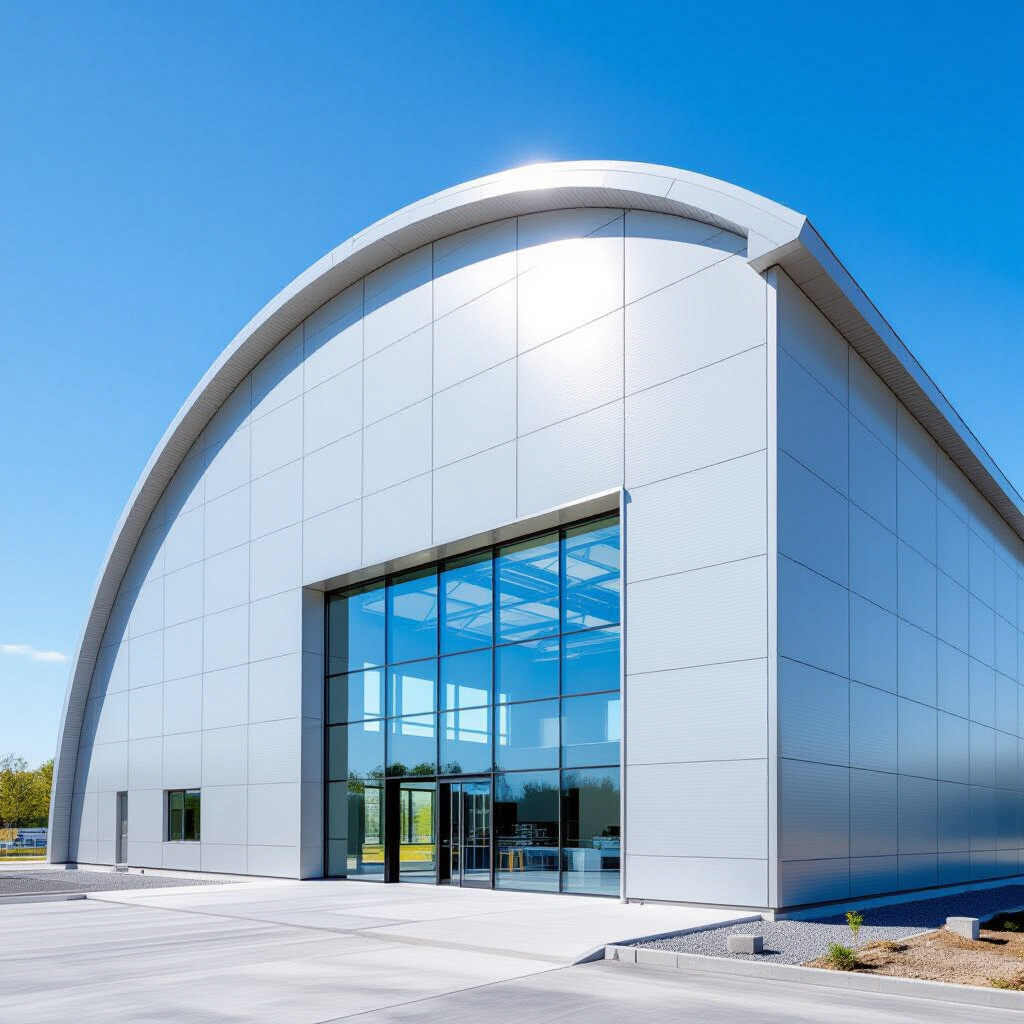

Назначение и характеристики арочных сэндвич-панелей
Конструкция и состав арочных сэндвич-панелей
Для сводчатых покрытий без внутреннего каркаса применяются Сэндвич-панели арочные. Панель включает две металлические обшивки и слой утеплителя, соединённые клеевым составом. Более детальное описание компонентов приведено в обзоре конструктивных решений.
Внешние и внутренние обшивки
Наружная обшивка выполняется из стального листа толщиной 0,4–0,7 мм с трапециевидным или гладким профилем. Защитное покрытие на основе полиэстера или PVDF наносится слоем 20–50 мкм. Внутренняя обшивка может иметь мелкое профилирование для снижения бликов и повышения жёсткости. Выбор материала зависит от агрессивности среды: для помещений с повышенной влажностью применяется сталь с алюмоцинковым покрытием.
Типы утеплителя и их свойства
В качестве утеплителя используются минеральная вата, пенополиизоцианурат (PIR) и пенополистирол. Минеральная вата плотностью 90–130 кг/м³ имеет теплопроводность 0,038–0,044 Вт/(м·К) и относится к группе горючести НГ. PIR характеризуется теплопроводностью около 0,022 Вт/(м·К), группой горючести Г1–Г2 и плотностью 40–50 кг/м³. Пенополистирол имеет теплопроводность 0,034–0,040 Вт/(м·К), но группу горючести Г3–Г4, что ограничивает применение в зданиях с повышенными противопожарными требованиями.
Геометрия и допустимые радиусы изгиба
Связь радиуса с толщиной и материалом
Минимальный радиус изгиба растёт с толщиной панели и жёсткостью утеплителя. Для панели толщиной 60 мм с PIR минимальный радиус может составлять 2,5–3,0 м, с минеральной ватой — 4,0–5,0 м. Толщина 100 мм увеличивает радиус до 5,0–7,0 м. Превышение предела приводит к растрескиванию внешней обшивки и разрушению клеевого слоя.
Влияние формы дуги на распределение нагрузок
Криволинейная форма переводит часть вертикальной нагрузки в мембранные усилия по дуге. Изгибающие моменты в своде ниже, чем в плоской плите того же пролёта. Стрела подъёма обычно составляет 1/3–1/5 пролёта. Такая геометрия увеличивает жёсткость покрытия и уменьшает требования к толщине обшивок.
Прочностные и теплотехнические характеристики
Несущая способность и допустимый пролет
Расчётная нагрузка складывается из снеговой, ветровой и собственного веса. Для панели толщиной 100 мм с PIR допустимый пролет без промежуточных опор может достигать 6–8 м при снеговом районе III. Прогиб ограничивается 1/200 пролёта для кровельных конструкций. Увеличение толщины до 120 мм повышает жёсткость на изгиб на 30–40%.
Теплопередача и защита от конденсата
Коэффициент теплопередачи U для панели толщиной 80 мм с PIR составляет примерно 0,28 Вт/(м²·К), с минеральной ватой — 0,45 Вт/(м²·К). При расчёте точки росы принимается внутренняя влажность 55–60%. Недостаточная толщина утеплителя приводит к выпадению конденсата на внутренней обшивке. Пароизоляционный слой в составе панели снижает диффузию пара из помещения.
Соединения и герметизация стыков
Замковые соединения и уплотнители
Панели соединяются продольным замком типа «шип-паз». В замок укладывается уплотнитель из EPDM или вспененного полиэтилена. Усилие сдвига в замке зависит от геометрии профиля и толщины металла. Дополнительная герметизация выполняется бутилкаучуковой лентой шириной 20–30 мм.
Температурные деформации и их компенсация
Стальная обшивка расширяется на 0,012 мм/(м·К). При перепаде 60 °C панель длиной 6 м изменяет длину на 4,3 мм. Компенсация достигается за счёт подвижных узлов крепления, овальных отверстий и эластичных уплотнителей. Жёсткая фиксация каждого замка к опоре вызывает дополнительные напряжения и коробление панели.
Монтаж и эксплуатация арочных конструкций
Подъем, фиксация и контроль геометрии
Монтаж ведётся от одного края захватками. Для подъёма используются траверсы с вакуумными или механическими захватами. Контроль радиуса выполняется шаблоном или лазерным построителем после фиксации каждых 3–4 панелей. Отклонение от проектной дуги не должно превышать 10 мм на длине 2 м.
Осмотр и обслуживание покрытия
Осмотр проводится не реже двух раз в год: весной и осенью. Проверяется отсутствие трещин в обшивке, состояние уплотнителей, наличие коррозии в точках крепления. Скопление листвы и гравия в ендовах увеличивает локальные нагрузки. Повреждённое защитное покрытие ремонтируется полимерными составами.
Ограничения и типичные ошибки применения
Пожарная безопасность
Предел огнестойкости панели с минеральной ватой плотностью 120 кг/м³ может достигать EI 30–EI 45 при толщине 100 мм. Панели с PIR имеют предел EI 15–EI 20. Группа горючести утеплителя определяет допустимую площадь применения по нормам. Токсичность продуктов горения PIR выше, чем у минеральной ваты, что учитывается при эвакуации.
Ошибки проектирования и монтажа
Протечки возникают при недостаточном сжатии уплотнителя или нарушении геометрии замка при подъёме. Деформация замков происходит при превышении допустимого пролёта или неправильном шаге опор. Игнорирование температурных зазоров приводит к разрыву обшивки в зоне жёстких креплений. Применение панели с радиусом меньше минимального вызывает складки и трещины внешней обшивки.
