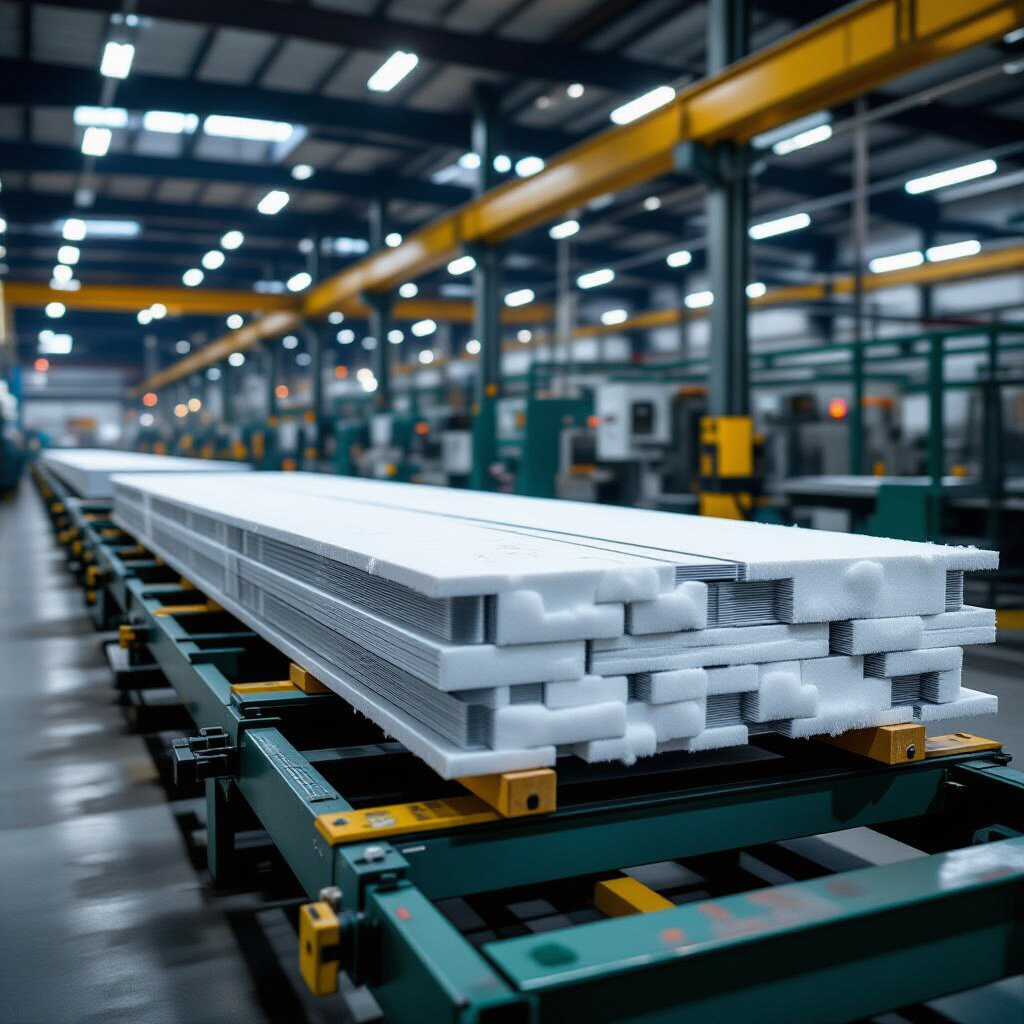

Основные этапы производства сэндвич-панелей
Материалы и слои сэндвич-панели
Сэндвич-панель представляет собой слоистую конструкцию из двух облицовочных листов и расположенного между ними сердечника. Такая схема обеспечивает сочетание жёсткости и теплоизоляции. Облицовочные листы защищают сердечник от влаги, механических повреждений и ультрафиолетового излучения, а сердечник снижает передачу тепла между внешней и внутренней средой.
Сердечник может быть выполнен из минеральной ваты, пенополистирола, пенополиуретана или пенополиизоцианурата. Минеральная вата относится к негорючим материалам группы НГ, тогда как вспененные полимеры имеют группу горючести Г1–Г4. Выбор сердечника зависит от требований пожарной безопасности, климатических условий и расчётной нагрузки.
Облицовочные листы и их функции
Облицовочные листы обычно изготавливают из тонколистовой оцинкованной стали с полимерным покрытием. Толщина стального листа составляет 0,5–0,7 мм. Цинковое покрытие защищает сталь от коррозии, а полимерный слой придаёт цвет и устойчивость к атмосферным воздействиям. Применяются также листы из алюминия, нержавеющей стали или композитных материалов. Алюминиевые облицовки снижают массу панели, но имеют меньшую поверхностную твёрдость. Стальные листы с покрытием на основе полиэстера обеспечивают долговременную защиту при уличной эксплуатации. В частном домостроении Мягкая кровля востребована для скатных крыш.
Виды сердечников и сравнительные свойства
Сердечник из минеральной ваты на основе базальтовых волокон имеет плотность от 100 до 150 кг/м³ и коэффициент теплопроводности около 0,040–0,045 Вт/(м·К). Панели с таким сердечником относятся к классу пожарной опасности К0 и выдерживают огневое воздействие в течение 60–120 минут. Сердечник из пенополиуретана имеет плотность 40–60 кг/м³ и теплопроводность 0,020–0,024 Вт/(м·К). Он легче и обеспечивает лучшую теплоизоляцию при меньшей толщине, однако относится к горючим материалам и выделяет дым при высоких температурах. Пенополистирольный сердечник занимает промежуточное положение по теплопроводности и горючести, но чувствителен к растворителям и температурам выше 80 °C.
Технологические этапы производства
Подготовка облицовок и нанесение клея
На первом этапе рулонный металл разматывается и проходит через профилирующие валки, которые формируют продольные рёбра жёсткости и торцевые замки. После профилирования на внутреннюю поверхность листов наносят клеевую систему. Используются двухкомпонентные полиуретановые клеи, которые смешиваются в заданной пропорции и распределяются по поверхности с определённым расходом. Расход клея обычно составляет 200–400 г/м² в зависимости от типа сердечника и требуемой адгезии. Влажность сердечника перед нанесением клея не должна превышать 1–2 %, иначе прочность соединения снижается.
Прессование, выдержка и резка
После нанесения клея на облицовки между ними укладывается сердечник, и пакет поступает в пресс. Прессование осуществляется при давлении 0,05–0,15 МПа и температуре окружающей среды 18–25 °C. Время выдержки зависит от состава клея и может составлять от 15 до 40 минут. В течение этого времени происходит полимеризация клея и набор адгезионной прочности. После выдержки панель перемещается на пилу, где выполняется резка в размер по длине. Допустимое отклонение по длине обычно составляет ±2 мм, по диагонали — не более 3 мм на метр.
Контроль качества и возможные дефекты
Проверка геометрии и прочности соединений
Готовые панели проходят контроль толщины, плоскостности и диагонали. Толщина измеряется в нескольких точках по ширине, отклонение не должно превышать ±1 мм для панелей толщиной до 100 мм. Плоскостность проверяют линейкой и щупом: зазор не должен превышать 2 мм на длине 1 м. Прочность клеевого соединения определяют методом отрыва облицовки от сердечника. Нормативное значение прочности на отрыв составляет не менее 0,15 МПа для минераловатных сердечников и 0,10 МПа для пенополиуретановых.
Дефекты при отклонении от режимов
При недостаточной выдержке или пониженной температуре клей не набирает расчётной прочности, что приводит к расслоению панели при транспортировке или монтаже. Повышенная влажность сердечника вызывает образование пузырей и вздутий на поверхности облицовки. Избыточное давление прессования может деформировать мягкий утеплитель, а недостаточное — оставить воздушные зазоры, которые увеличивают теплопотери. Отклонение от заданного расхода клея приводит к локальным непроклеям, которые не видны снаружи, но снижают несущую способность панели.
Свойства панелей и зависимость от технологии
Теплоизоляция, огнестойкость и несущая способность
Теплоизоляция панели определяется толщиной и теплопроводностью сердечника. Для получения одинакового сопротивления теплопередаче панель с минеральной ватой должна быть толще панели с пенополиуретаном из-за различия в коэффициентах теплопроводности. Огнестойкость зависит в первую очередь от типа сердечника. Панели с минеральной ватой могут достигать предела огнестойкости EI90, с пенополиизоциануратом — EI30–EI45. Несущая способность панели определяется толщиной облицовок, высотой и шагом рёбер жёсткости. Увеличение толщины стального листа с 0,5 до 0,7 мм повышает допустимый пролёт панели при одинаковой нагрузке на 15–20 %.
Влияние плотности сердечника и толщины облицовки
Плотность сердечника влияет на прочность на сжатие и звукоизоляцию. Минераловатный сердечник плотностью 150 кг/м³ имеет прочность на сжатие при 10 % деформации около 0,06 МПа, тогда как плотность 100 кг/м³ обеспечивает 0,04 МПа. Повышенная плотность увеличивает массу панели, но снижает деформации при монтаже. Толщина облицовки влияет на жёсткость и сопротивление точечным нагрузкам. Стальной лист толщиной 0,7 мм менее подвержен вмятинам от ударов и лучше держит крепёж, чем лист 0,5 мм. Однако увеличение толщины облицовки повышает общую массу панели, что должно учитываться при расчёте несущих конструкций.
