Виды чёрного металлопроката и форма сечения

Чёрный металлопрокат представляет собой стальные изделия, получаемые горячей прокаткой или холодным деформированием заготовок. Форма поперечного сечения определяет способность элемента сопротивляться тем или иным нагрузкам. К основным видам относятся стержневая арматура круглого сечения, фасонные профили в виде двутавра и уголка, а также Трубы круглого и замкнутого прямоугольного сечения. Каждый профиль имеет нормируемый сортамент, в котором зафиксированы геометрические параметры, масса погонного метра и допустимые отклонения.

Арматура гладкая и рифленая: отличия профиля

Гладкая арматура представляет собой стержень круглого сечения без выступов на поверхности. Она изготавливается по ГОСТ 5781-82, относится к классу А240 и имеет предел текучести 240 Н/мм². Такой прокат применяется для монтажных связей, фиксации каркасов, изготовления закладных деталей и сварных сеток. Гладкая поверхность облегчает соединение элементов, но не создаёт механического зацепления с бетоном, поэтому в несущих конструкциях гладкие стержни используют только как вспомогательные.

Рифленая арматура имеет периодический профиль с поперечными и продольными выступами. За счёт этих выступов обеспечивается анкеровка стержня в бетоне: при растяжении или сжатии выступы упираются в бетон, передавая усилие и предотвращая проскальзывание. Классы арматуры с периодическим профилем — А400 и А500С. Предел текучести для А400 составляет 400 Н/мм², для А500С — 500 Н/мм². Буква «С» в обозначении указывает на свариваемость: такая арматура допускает дуговую сварку без потери прочности в зоне шва. Рифленая арматура используется во всех ответственных железобетонных элементах: плитах, балках, колоннах, фундаментах.

Двутавровая балка и металлический уголок в каркасах

Двутавровая балка — фасонный прокат с сечением в форме двутавра. Горизонтальные элементы сечения называются полками, вертикальная часть — стенкой. Такая форма позволяет распределить материал по краям сечения, где возникают максимальные напряжения при изгибе, поэтому двутавр обладает высокой изгибной жёсткостью при умеренной массе. Номер профиля соответствует высоте балки в сантиметрах. Например, двутавр 20Б1 имеет высоту 200 мм, а его масса погонного метра составляет 22,4 кг. Буква после номера обозначает тип профиля: Б — нормальный, Ш — широкополочный, К — колонный. Двутавр применяется в балочных перекрытиях, подкрановых путях, колоннах и элементах мостов.

Металлический уголок — прокат углового сечения с двумя полками, перпендикулярными друг другу. Выпускаются равнополочные и неравнополочные уголки. Обозначение 50x50x5 означает ширину обеих полок 50 мм и толщину 5 мм. Уголок воспринимает осевые усилия и работает на растяжение или сжатие. В каркасах зданий уголки соединяют элементы ферм, раскосы, связи, обрамляют проёмы и служат опорными столиками для балок. Приварка уголка к листу или другому профилю выполняется по двум граням, что обеспечивает жёсткость узла.

Трубы стальные: способы изготовления и поведение под нагрузкой

Стальные трубы применяются как для транспортировки жидких и газообразных сред, так и в качестве несущих элементов конструкций. Замкнутое сечение трубы хорошо сопротивляется кручению и внутреннему давлению, поэтому трубчатые профили используют в мачтах, опорах, колоннах и фермах лёгких покрытий. В зависимости от технологии производства различают бесшовные и электросварные трубы.

Бесшовные и электросварные трубы: особенности стенки

Бесшовные трубы изготавливаются горячедеформированным методом по ГОСТ 8732-78 или холоднодеформированным по ГОСТ 8734-75. В стенке такой трубы отсутствует продольный шов, поэтому структура металла однородна по всему сечению. Благодаря этому бесшовные трубы способны выдерживать высокое внутреннее давление и используются в трубопроводах ответственного назначения, а также в деталях машин, работающих под нагрузкой. Толщина стенки бесшовной трубы может достигать нескольких десятков миллиметров.

Электросварные трубы производятся из стальной полосы или листа, свёрнутого в цилиндр с последующей сваркой продольного или спирального шва. Они регламентируются ГОСТ 10704-91 для прямошовных труб. Сварной шов создаёт локальное утолщение и некоторую неоднородность структуры, поэтому такие трубы рассчитаны на меньшее внутреннее давление, чем бесшовные аналогичного диаметра и толщины стенки. Электросварные трубы подходят для систем отопления, водоснабжения, газопроводов низкого и среднего давления и лёгких строительных конструкций.

Круглая и профильная труба: сравнение жесткости

Круглая труба при одинаковой площади сечения имеет одинаковый момент инерции относительно любой оси, проходящей через центр. Это даёт равномерное сопротивление изгибу во всех направлениях и высокую стойкость к кручению. Круглая труба оптимальна для колонн, опор и трубопроводов под давлением.

Профильная труба квадратного или прямоугольного сечения обладает увеличенным моментом инерции относительно осей, параллельных сторонам. Например, квадратная труба 100x100x4 мм при изгибе относительно оси, параллельной грани, имеет момент сопротивления больше, чем круглая труба диаметром 100 мм с толщиной стенки 4 мм при той же массе погонного метра. Поэтому профильные трубы эффективны в каркасах, где нагрузка действует преимущественно в одной плоскости. Одновременно профильная труба хуже сопротивляется скручиванию, так как тонкие стенки могут потерять устойчивость раньше, чем круглая труба с теми же габаритами.

Механические свойства и маркировка проката

При выборе проката для конкретной конструкции учитывают механические характеристики стали. Они определяют способность материала сопротивляться нагрузкам без разрушения и остаточных деформаций. Основные показатели — предел текучести, временное сопротивление, относительное удлинение и ударная вязкость.

Предел текучести, временное сопротивление, удлинение

Предел текучести — напряжение, при котором материал начинает деформироваться без увеличения нагрузки. Для конструкционных расчётов именно этот параметр используют как допустимый уровень напряжений. Временное сопротивление — максимальное напряжение, которое образец выдерживает перед разрушением. Относительное удлинение показывает, на сколько процентов увеличивается длина образца при разрыве, и характеризует пластичность стали. Например, для стали марки С245 предел текучести составляет 245 МПа, временное сопротивление — 370 МПа, относительное удлинение — 25%. Для низколегированных сталей типа 09Г2С эти значения выше: предел текучести около 345 МПа, временное сопротивление 490 МПа.

Как читать обозначения сортамента и марки стали

Обозначение арматуры включает букву А и число, соответствующее пределу текучести в Н/мм²: А240, А400, А500С. Двутавровая балка маркируется тремя группами символов: первая цифра — высота профиля в сантиметрах, буква — тип сечения (Б, Ш, К), вторая цифра — номер в серии. Например, 30Ш1 означает широкополочный двутавр высотой 300 мм первого варианта. Уголок обозначается размерами полок и толщиной: 63x63x5 — равнополочный, 75x50x6 — неравнополочный. Труба записывается как наружный диаметр и толщина стенки: 57×3,5 мм. Марка стали состоит из букв и цифр: С245 — сталь строительная с пределом текучести 245 МПа; 09Г2С — низколегированная сталь с содержанием углерода 0,09% и марганца 2%. Содержание углерода влияет на свариваемость: при содержании углерода выше 0,25% сварка без подогрева может приводить к образованию трещин.

Выбор сечения и допуски при приёмке

Подбор проката без полного расчёта выполняют по типовым нагрузкам и условиям эксплуатации. Основные параметры — диаметр и класс арматуры, высота и момент сопротивления балки, толщина полки уголка. При приёмке партии проверяют геометрические отклонения и состояние поверхности.

Подбор арматуры, балки и уголка под типовые нагрузки

Для плит перекрытий жилых зданий применяют арматуру диаметром 10–14 мм класса А400 или А500С. В колоннах и балках диаметр увеличивают до 16–25 мм. Для пролёта балки 6 м с равномерно распределённой нагрузкой 3 кН/м требуется двутавр с моментом сопротивления около 200 см³. Этому условию соответствует профиль 20Б1 с моментом сопротивления 184 см³ или 18Б2 с 198 см³. Уголок для связей каркаса при длине элемента до 2 м выбирают с полкой 50 мм и толщиной 5 мм — 50x50x5. При увеличении длины или осевого усилия толщину полки увеличивают до 6–8 мм.

Геометрические отклонения, дефекты поверхности и хранение

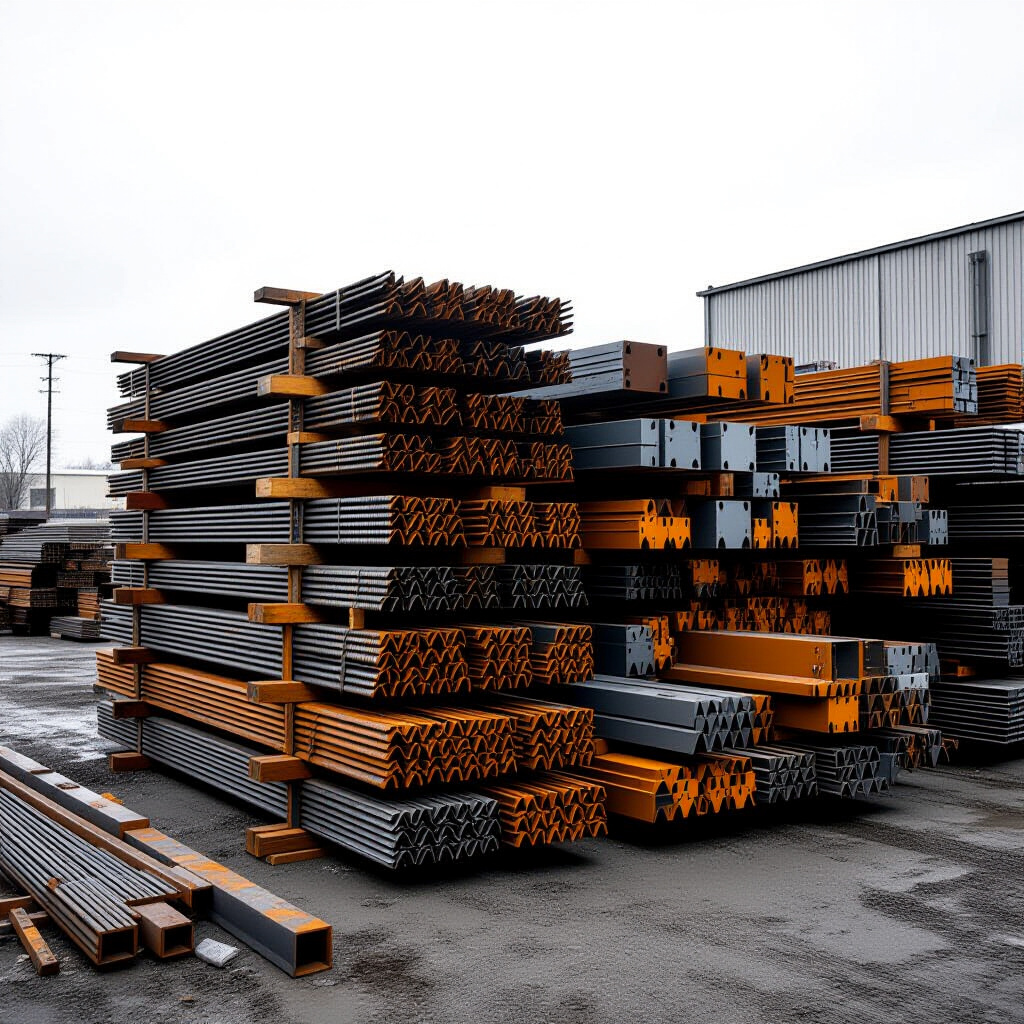

Допуски на кривизну, овальность и толщину стенки устанавливаются соответствующими стандартами. Для горячекатаной арматуры допустимое отклонение по диаметру составляет не более ±0,3 мм для диаметров до 20 мм. На поверхности проката не допускаются трещины, раковины, закаты и плены. Окалина и тонкий слой ржавчины, не уменьшающие сечение, считаются допустимыми. Хранение металлопроката предусматривает укладку на деревянные подкладки высотой не менее 150 мм от земли. Штабели арматуры и труб размещают с уклоном для стока воды. При длительном хранении поверхность обрабатывают ингибитором коррозии или укрывают полиэтиленовой плёнкой с вентиляционными зазорами. Это уменьшает образование ржавчины и сохраняет геометрию профиля до момента монтажа.
